超純水設備在芯片的制造和應用過程中發揮了哪些作用？

　　引言：隨著科技的飛速發展，芯片已經成為當代社會不可或缺的一部分。芯片制造技術也在這一背景下不斷進步，其應用領域也在不斷擴大。從最初的計算和存儲設備，到現在幾乎所有類型的電子設備，芯片都發揮著核心的作用，因此對于芯片生產過程人們也越發重視。

　　在芯片生產過程中，超純水設備起著至關重要的作用。該設備產出的超純水是一種雜質含量極低的水，其電阻率可達到18兆歐姆·厘米(MΩ·cm)以上，主要作用是為芯片制造提供所需的高品質清洗用水，用于保證芯片制造過程中的清潔度。那么這樣的超純水設備在應用過程中發揮了哪些作用呢？

　　在芯片制造過程中，超純水設備主要起到以下幾個作用：

　　1.清洗工藝中：超純水設備產出的超純水純度可以用于去除硅片表面的雜質和微粒，保證芯片的純凈度。

　　2.蝕刻工藝中：在芯片制造中的蝕刻環節，超純水可以控制化學反應的速度和均勻性，從而保證蝕刻的質量和精度。

　　3.冷卻工藝中：超純水設備產出的超純水可以起到良好的冷卻作用，防止芯片因?yàn)檫^熱而受到損傷。

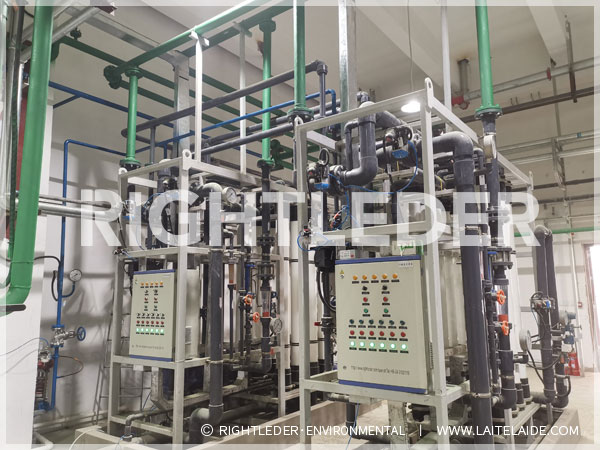

　　目前在芯片制作中應用的超純水設備多是采用反滲透結合EDI裝置相結合的工藝，這樣的超純水設備還具有抗污染能力強、節能環保、產水水質穩定、脫鹽率高、系統內無死水等優點，出水水質符合且高于中國國家電子級超純水標準GBT11446.1-1997EW-Ⅰ標準。

　　我們還在應用中發現該超純水設備應用的EDI裝置不會產生酸堿廢液，因此不需要酸堿中和處理。EDI進水為二級反滲透產水，水質較好。即使經EDI系統脫鹽后，EDI濃水水質仍優于一級反滲透產水，可回流至一級反滲透產水箱。可連續工作，無須更換樹脂。具有自動化程度高，無須人工操作等優勢。

　　此外，超純水設備的應用對于提高芯片制造的環保性也有著積極作用。在應用過程中不會對環境產生污染，完全符合當前社會對于工業生產綠色、環保的發展要求。

　　結論：綜上所述，芯片的發展迅速并廣泛應用于各個領域。在其制造過程中，超純水設備有助于提高芯片制造的環保性。因此，超純水設備在芯片制造中扮演著不可或缺的角色，對于推動芯片制造業的發展具有重要意義。
